Nagły brak zasilania, przygasające wskaźniki na desce rozdzielczej czy trudności z rozruchem to jasne sygnały, że układ elektryczny w samochodzie nie działa prawidłowo. Zamiast jednak zakładać najgorsze scenariusze i planować kosztowną wizytę w warsztacie, warto samodzielnie zlokalizować źródło problemu. Większość powszechnych usterek zasilania ma podłoże eksploatacyjne, a do tego można je zdiagnozować samodzielnie w zaledwie kilkanaście minut. Przy użyciu podstawowego multimetru oraz prostej instrukcji bez trudu sprawdzisz, który podzespół odpowiada za przerwę w dostawie prądu, co pozwoli Ci szybko przywrócić auto do pełnej sprawności.

Diagnostyka akumulatora – skąd wiedzieć, że czas na nową baterię?

Układ elektryczny samochodu jest całkowicie zależny od sprawności ogniw galwanicznych zamkniętych w obudowie akumulatora. To one dostarczają energię niezbędną do uruchomienia rozrusznika, który w pierwszych sekundach pracy silnika potrzebuje prądu o bardzo dużym natężeniu. Regularna diagnostyka akumulatora pozwala uniknąć przykrej niespodzianki o poranku, zwłaszcza w okresie zimowym, gdy niskie temperatury obniżają pojemność elektryczną baterii. Do przeprowadzenia podstawowych testów wystarczy cyfrowy multimetr uniwersalny ustawiony na pomiar napięcia stałego (DC).

Prawidłowo przeprowadzona kontrola źródła prądu opiera się na dwóch głównych etapach pomiarowych. Pierwszym z nich jest badanie potencjału elektrycznego w stanie spoczynku, które wykonuje się po dłuższym postoju pojazdu.

Pomiary spoczynkowe ogniwa

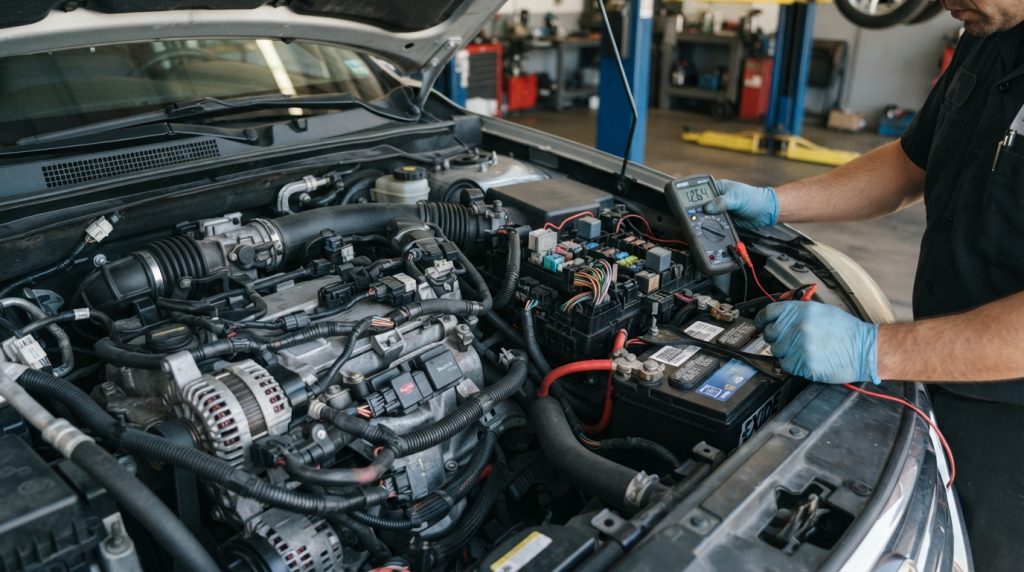

W celu uzyskania wiarygodnego wyniku należy wyłączyć silnik, wyjąć kluczyk ze stacyjki oraz zamknąć wszystkie drzwi, aby wygasić oświetlenie kabiny i uśpić sterowniki. Końcówki pomiarowe miernika przykłada się bezpośrednio do czystych ołowianych biegunów akumulatora, pamiętając o zachowaniu właściwej polaryzacji.

Gdy poprawnie podłączysz przewody pomiarowe do zacisków i multimetr wskaże konkretny wynik, możesz natychmiast ocenić stopień naładowania ogniw.

Interpretacja uzyskanych wartości napięcia spoczynkowego:

• 12,6 V do 12,8 V – oznacza akumulator w pełni naładowany, zapewniający optymalne warunki pracy,
• 12,4 V do 12,5 V – wskazuje na częściowe rozładowanie, sugerujące potrzebę doładowania prostownikiem,
• poniżej 12,2 V – sygnalizuje głębokie rozładowanie, które może prowadzić do zasiarczenia płyt,
• poniżej 12,0 V – świadczy o skrajnym zużyciu baterii lub jej trwałym uszkodzeniu wewnętrznym.

Wartości te pozwalają wstępnie ocenić kondycję chemiczną elektrolitu i stan płyt ołowianych. Niskie napięcie spoczynkowe nie zawsze wymusza zakup nowego części, ponieważ często wynika z pokonywania krótkich dystansów, podczas których alternator nie zdążył uzupełnić energii. Podłączenie akumulatora do zewnętrznej ładowarki mikroprocesorowej na kilkanaście godzin pozwala zweryfikować, czy ogniwo przyjmuje jeszcze ładunek elektryczny.

Test pod obciążeniem rozruchowym

Samo napięcie spoczynkowe bywa zdradliwe, gdyż zużyta bateria może utrzymywać prawidłowy potencjał do momentu, gdy nie musi wykonać ciężkiej pracy. Prawdziwym sprawdzianem wydajności prądowej jest test w trakcie rozruchu jednostki napędowej, wymagający pomocy drugiej osoby monitorującej wskazania miernika.

W trakcie kręcenia rozrusznikiem zapotrzebowanie na prąd osiąga setki amperów, wywołując chwilowy spadek napięcia na zaciskach. Jeśli wartość na ekranie spadnie poniżej 10 V, płyty akumulatora straciły swoją pierwotną pojemność lub doszło do opadu masy czynnej. Taki wynik jednoznacznie kwalifikuje akumulator do wymiany, ponieważ nie zapewni on stabilnego zasilania w trudniejszych warunkach atmosferycznych.

Wizualna ocena elementów montażowych

Pomiary mogą zostać zafałszowane przez zły stan techniczny samych połączeń mechanicznych pod maską pojazdu. Luźne lub pokryte szarym nalotem klemy stawiają dodatkowy opór elektryczny, utrudniając przepływ prądu w obie strony.

Sprawdź, w jaki sposób właściwie konserwować powierzchnie stykowe:

• Demontaż klem – odłączenie najpierw bieguna ujemnego, a następnie dodatniego w celu uniknięcia zwarcia,
• Oczyszczenie mechaniczne – usunięcie tlenków za pomocą specjalnej szczotki drucianej do biegunów,
• Neutralizacja chemiczna – przemycie nalotu roztworem sody oczyszczonej, która neutralizuje kwaśne osady,
• Zabezpieczenie powierzchni – nałożenie cienkiej warstwy wazeliny technicznej lub dedykowanego smaru miedziowego.

Dbałość o te detale eliminuje sytuacje, kiedy sprawny akumulator jest błędnie uznawany za uszkodzony z powodu braku przewodności na stykach. Wstępna weryfikacja baterii daje pełny obraz jej zdolności do magazynowania energii oraz sprawności mechanicznej połączeń elektrycznych. Zrozumienie zachowania napięcia w spoczynku i pod obciążeniem pozwala precyzyjnie oddzielić problemy z samym akumulatorem od niesprawności innych podzespołów.

Brak ładowania – objawy i weryfikacja układu

Gdy silnik zaczyna pracować, rola głównego źródła zasilania zostaje przekazana alternatorowi, czyli prądnicy wyposażonej w układ prostowniczy i regulator napięcia. Zadaniem tego podzespołu jest bieżące zasilanie wszystkich odbiorników w samochodzie oraz jednoczesne uzupełnianie energii zużytej przez akumulator podczas rozruchu. Awaria tego elementu prowadzi do szybkiego wyssania prądu z baterii, co skutkuje unieruchomieniem pojazdu w trakcie jazdy. Rozpoznanie momentu, w którym generator przestaje prawidłowo funkcjonować, chroni przed usterkami elektroniki pokładowej.

Początkowe symptomy awarii układu ładującego rzadko są dostrzegalne, jednak uważny kierowca potrafi je dostrzec na wczesnym etapie. Systemy pokładowe wysyłają sygnały zarówno poprzez dedykowane wskaźniki, jak i zmianę charakterystyki pracy poszczególnych urządzeń elektrycznych.

Sygnały ostrzegawcze z deski rozdzielczej

Najbardziej bezpośrednim sygnałem awarii jest czerwona kontrolka akumulatora, która zapala się na desce rozdzielczej. Pojawia się ona zawsze po przekręceniu kluczyka (co potwierdza, że sama żarówka działa), ale powinna natychmiast zgasnąć tuż po uruchomieniu silnika.

Jeśli ikona nie gaśnie bądź lekko mruga w trakcie jazdy, to znak, że alternator nie nadaje się do użytku lub nie nadąża z produkcją prądu, a samochód czerpie energię wyłącznie z akumulatora. Nowsze modele aut wyposażone w zaawansowane systemy zarządzania energią potrafią wyświetlić komunikat tekstowy na ekranie, nakazujący natychmiastowe zatrzymanie pojazdu.

Zauważalne anomalie w trakcie jazdy

Niewłaściwa praca generatora objawia się również poprzez fizyczne znaki, które można zaobserwować bez użycia narzędzi pomiarowych. Kiedy brakuje ładowania, objawy stają się bardziej wyraziste wraz ze wzrostem obciążenia instalacji elektrycznej przez klimatyzację, ogrzewanie szyb czy reflektory.

Jak rozpoznać typowe zakłócenia w praktyce:

• Przygasanie świateł mijania – zauważalny spadek jasności reflektorów podczas postoju na biegu jałowym,
• Zmiana obrotów nawiewu – słabnięcie siły nadmuchu powietrza do kabiny przy obniżaniu obrotów silnika,
• Błędy systemów bezpieczeństwa – losowe zapalanie się kontrolek ABS, ESP czy poduszek powietrznych,
• Zakłócenia audio – pisk lub szum w głośnikach, którego częstotliwość zmienia się wraz z obrotami wału korbowego.

Nasilenie się tych zjawisk świadczy o deficycie prądu w instalacji i zobowiązuje kierowcę do zmniejszenia liczby włączonych odbiorników, a następnie zjechania na pobocze. Długotrwała jazda w takich warunkach grozi nagłym wyłączeniem się elektrycznego wspomagania kierownicy lub komputera sterującego wtryskiem paliwa.

Pomiar napięcia ładowania w praktyce

Jedyną metodą dającą stuprocentową pewność co do kondycji alternatora jest wykonanie pomiaru napięcia na uruchomionym silniku. Czynność tę realizuje się za pomocą multimetru przyłożonego do zacisków akumulatora, sprawdzając wartości w dwóch konfiguracjach: bez obciążenia oraz po włączeniu prądożernych podzespołów.

Zanim przeprowadzisz test, poznaj zestawienie parametrów napięcia ładowania:

Warunki pomiaru	Prawidłowy zakres napięcia	Możliwa przyczyna odchyleń
Silnik na biegu jałowym, wyłączone odbiorniki	13,8 V – 14,4 V	Zbyt niskie: zużyte szczotki węglowe lub uszkodzony mostek diodowy
Silnik na biegu jałowym, włączone światła i nawiew	13,5 V – 14,2 V	Duży spadek: usterka uzwojenia stojana lub poślizg paska klinowego
Dowolne warunki pracy silnika	Powyżej 14,8 V	Przeładowanie: uszkodzenie elektronicznego regulatora napięcia

Przekroczenie górnej granicy normy, czyli napięcie powyżej 14,8 V, jest niezwykle niebezpieczne dla całego pojazdu. Powoduje ono intensywne gazowanie elektrolitu w akumulatorze, co doprowadzić może do jego trwałego zniszczenia, a także grozi przepaleniem modułów elektronicznych i żarówek. Z kolei napięcie poniżej 13,5 V oznacza permanentne niedoładowanie baterii, skracające jej żywotność.

Weryfikacja parametrów pracy alternatora pozwala jednoznacznie ocenić stan układu zasilania w fazie dynamicznej. Znajomość objawów braku efektywnego generowania prądu chroni kierowcę przed nagłym zablokowaniem pojazdu na drodze z powodu wyładowanej baterii.

Skrzynka z bezpiecznikami – pierwsza linia obrony przed zwarciem

Każdy obwód elektryczny w nowoczesnym pojeździe jest narażony na nagłe przeciążenia oraz zwarcia wywołane na przykład przetarciem izolacji przewodów lub awarią podłączonego urządzenia. Aby zapobiec stopieniu się instalacji, a w skrajnych przypadkach pożarowi auta, producenci stosują miniaturowe elementy topikowe. Pełnią one funkcję kontrolowanego, najsłabszego ogniwa w układzie, które ulega natychmiastowemu zniszczeniu w momencie przekroczenia bezpiecznej wartości natężenia prądu. Gdy w samochodzie nagle przestaje działać jedna konkretna funkcja, jak zapalniczka, wycieraczki czy pojedynczy reflektor, poszukiwania usterki zawsze należy zacząć od oględzin tych elementów.

W większości samochodów znajdziesz dwie oddzielne skrzynki bezpieczników. Ten podział ułatwia prowadzenie przewodów i pozwala oddzielić elektronikę kabiny od osprzętu silnika.

Lokalizacja i budowa paneli rozdzielczych

Pierwsza skrzynka znajduje się bezpośrednio w komorze silnika, w pobliżu akumulatora. Skrywa elementy odpowiedzialne za ochronę układów wysokoprądowych, takich jak wentylator chłodnicy, pompa paliwa czy systemy ABS. Druga jest zaś zlokalizowana wewnątrz kabiny pasażerskiej, najczęściej pod deską rozdzielczą po stronie kierowcy, w schowku przed pasażerem lub w bocznej ścianie bagażnika. Odpowiada ona za elementy wyposażenia, takie jak elektryczne szyby, radio, oświetlenie wnętrza czy centralny zamek.

Te zabezpieczenia chronią czułą elektronikę przed nagłymi skokami napięcia, które mogłyby trwale uszkodzić sterowniki.

Metody weryfikacji uszkodzeń elementów topikowych

Ocenę bezpiecznika można przeprowadzić na dwa sposoby, w zależności od dostępnego oprzyrządowania oraz widoczności elementu. Najprostszą metodą jest wyjęcie podejrzanego podzespołu z gniazda i ocena jego stanu gołym okiem.

Większość z nich posiada przezroczystą obudowę wykonaną z tworzywa sztucznego, przez którą doskonale widać metalowy pasek łączący oba piny. Jeśli drucik wewnątrz jest przerwany lub część uległa spaleniu –  nie nadaje się ona do dalszego użytku. W sytuacjach, gdy dostęp jest utrudniony, warto wykorzystać samochodowy próbnik napięcia z diodą albo multimetr ustawiony na pomiar ciągłości obwodu. Przykładając końcówki testowe do metalowych punktów kontrolnych umieszczonych na górnej krawędzi każdego podzespołu, można błyskawicznie wykryć przerwę w przepływie prądu bez konieczności wyciągania każdego elementu po kolei.

Jak wymienić bezpiecznik krok po kroku i nie popełnić błędu?

Przystąpienie do fizycznej wymiany uszkodzonej części wymaga bezwzględnego wyłączenia zapłonu oraz odłączenia najważniejszych odbiorników energii, aby w momencie wpinania nie doszło do zwarcia. Wymiana bezpiecznika przy włączonym silniku grozi natychmiastowym spaleniem nowego elementu lub wywołaniem błędów w komputerze pokładowym.

Prawidłowy schemat postępowania przy wymianie komponentu topikowego wygląda następująco:

• Odszukanie legendy – zlokalizowanie schematu opisowego na wewnętrznej stronie pokrywy skrzynki lub w instrukcji obsługi pojazdu,
• Identyfikacja numeru – odnalezienie symbolu odpowiadającego za niedziałający układ (np. ikona papierosa dla gniazda zapalniczki),
• Bezpieczny demontaż – wyciągnięcie uszkodzonego bezpiecznika za pomocą plastikowych szczypiec znajdujących się w obudowie skrzynki,
• Weryfikacja wartości – odczytanie wartości znamionowej wyrażonej w amperach (A) z obudowy starego elementu,
• Montaż nowej części – wciśnięcie sprawnego bezpiecznika o identycznych parametrach w wolne miejsce.

Podczas tej procedury obowiązuje absolutny zakaz stosowania zamienników o większym prądzie, niż przewidział producent pojazdu. Jeśli w miejsce spalonego elementu 10 A zamontujesz bezpiecznik 25 A, przy kolejnym zwarciu nie ulegnie on przerwaniu, lecz doprowadzi do stopienia wiązki przewodów wewnątrz deski rozdzielczej, a to grozi pożarem całego samochodu. Niedopuszczalne jest również stosowanie tak zwanych watowań, czyli owijania spalonego elementu kawałkiem drutu miedzianego.

Prawidłowe przeprowadzenie wymiany tego elementu przywraca pełną funkcjonalność uszkodzonego obwodu i chroni pojazd przed pożarem. Dobranie właściwego amperażu sprawia, że w razie kolejnego zwarcia instalacja i droga elektronika pozostaną całkowicie bezpieczne.

Droga do pełnej sprawności elektrycznej

Samodzielna weryfikacja układu elektrycznego nie wymaga specjalistycznej wiedzy ani zaawansowanych narzędzi. Regularna diagnostyka akumulatora, wczesne dostrzeżenie braku ładowania to absolutne podstawy amatorskiej mechaniki. Dzięki nim zyskujesz pewność siebie na drodze, a także unikasz wydatków na błahe naprawy w warsztacie. Sprawdź napięcie w swoim aucie jeszcze dziś i upewnij się, że Twój samochód jest gotowy na każdą trasę.
